Produkte & Lösungen
Durch unsere umfassenden Fachkenntnisse sind wir in der Lage, zuverlässige Endprodukte anzubieten, und
maßgeschneiderte Lösungen für die individuellen Anforderungen unserer Kunden
zu entwickeln. Unser vorrangiges Ziel besteht darin, höchste Qualitätsstandards zu erfüllen und als vertrauenswürdiger Partner für unsere Kunden zu agieren.
Unsere langjährige und erfolgreiche Unternehmensgeschichte hat ein
umfassendes Wissens- und Erfahrungsportfolio
hervorgebracht, das wir Ihnen gerne zur Verfügung stellen.
Highlights

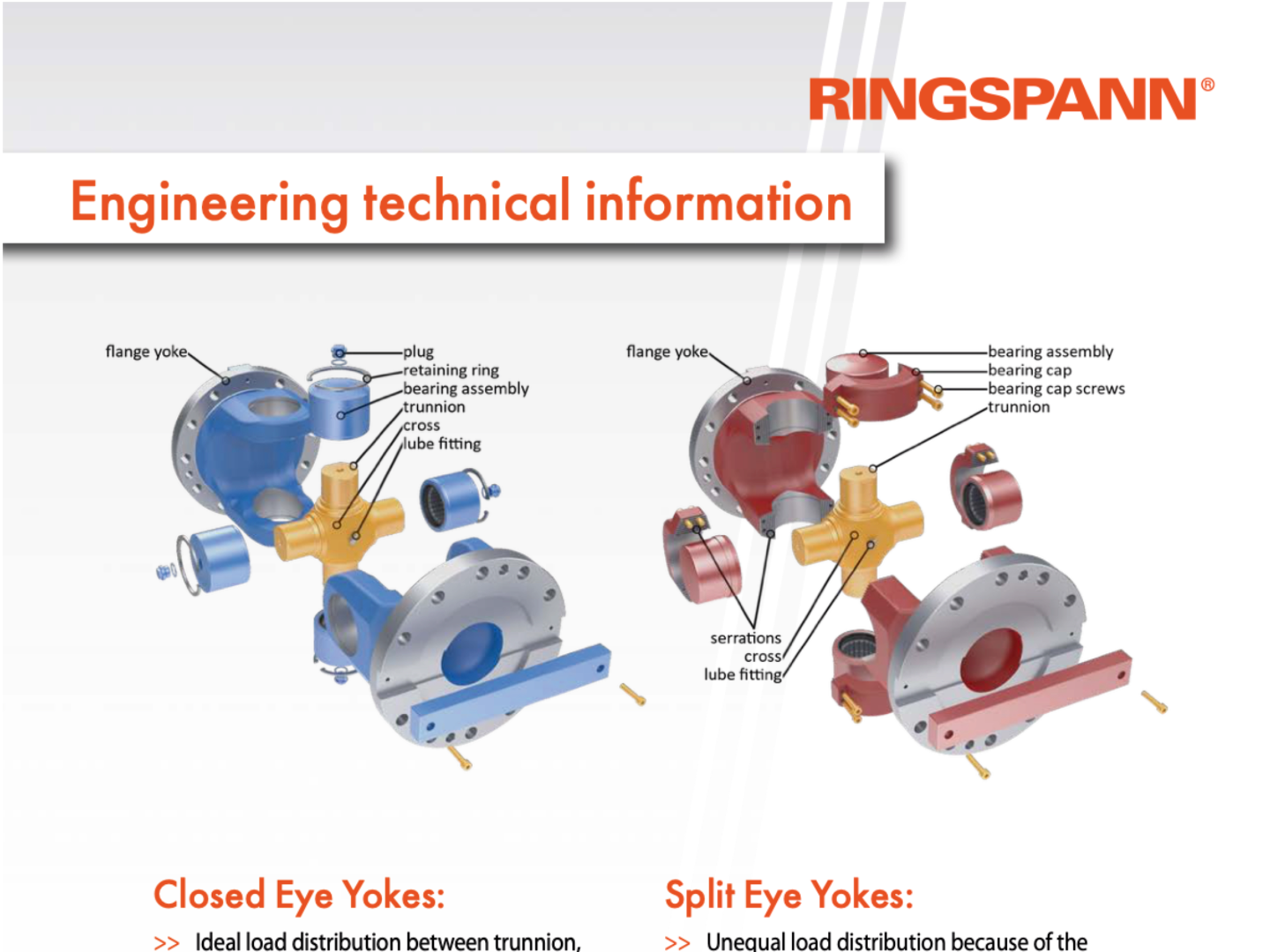

Geschlossenes Lagerauge:
Das geschlossene Lagerauge ermöglicht höchste Drehmoment- übertragungsfähigkeit in den Anwendungen.

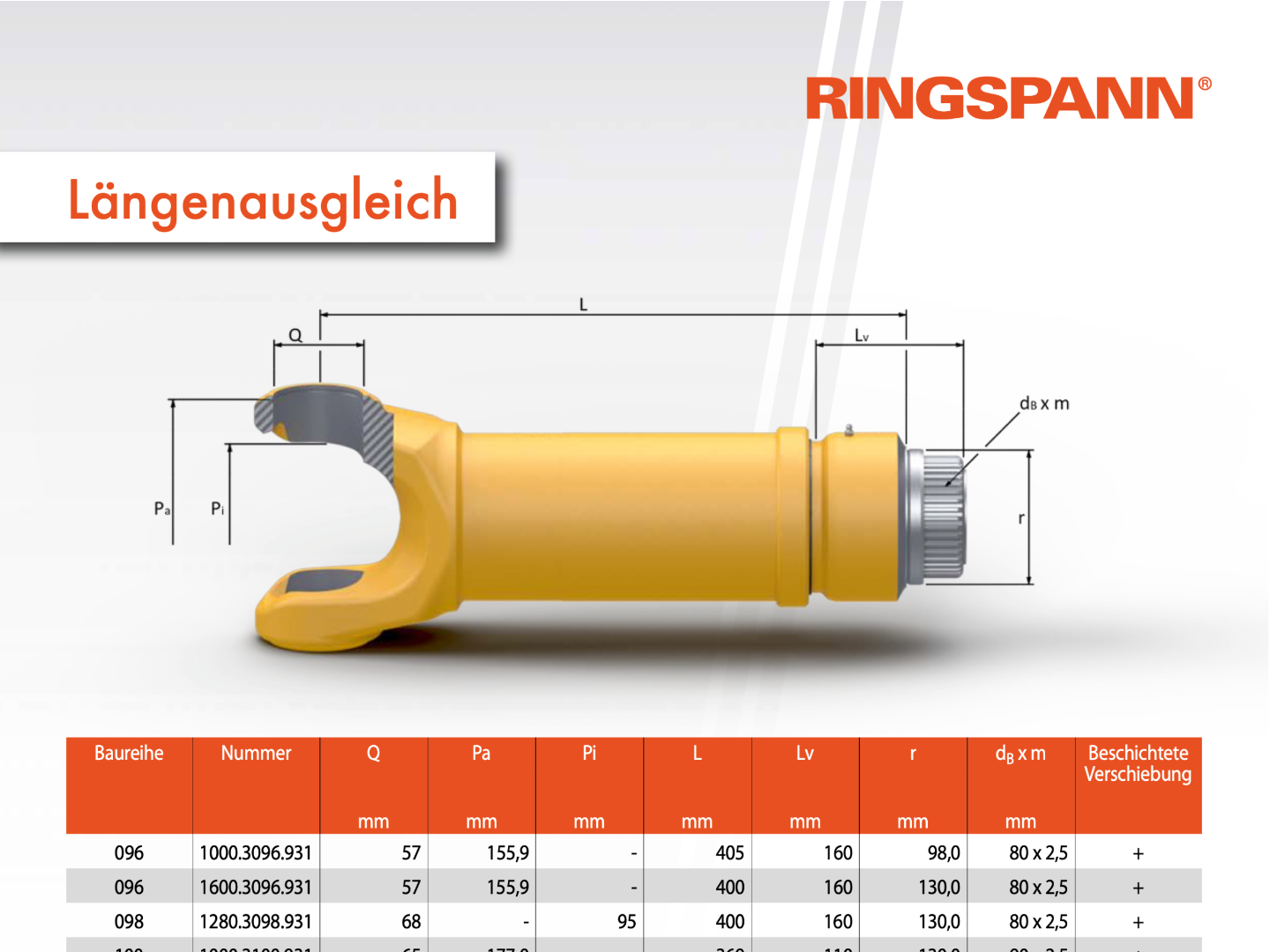

Längenausgleich:
Unsere Verschiebungen zeichnen sich durch geringes Radialspiel aus und verursachen nur geringe Axiale-Verschiebekräfte.

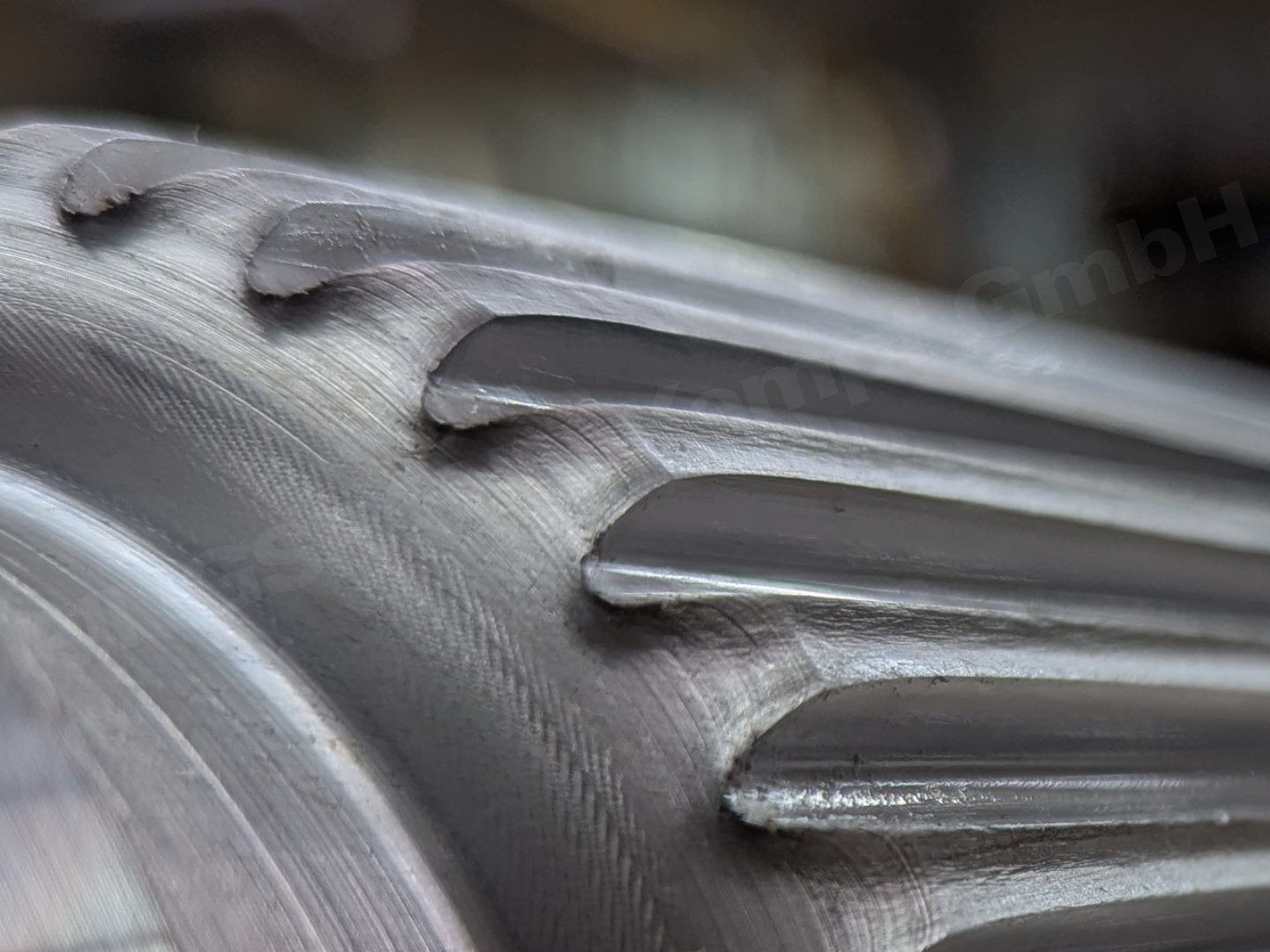

Kaltgewalzte Verzahnung:
Die Kaltverformte Verzahnungen zeichnen sich durch erhöhte Festigkeit, geringe Oberflächenrauheit und reduzierten Verschleiß aus.
Lagerbüchsen:
Unsere Lagerbüchsen sind mit einem verbesserten Dichtungssystem und einer optimierten Rollengeometrie ausgestattet, die in Bezug auf die Lebensdauer neue Maßstäbe setzen.
1. Gelenkwellen
Arten von Gelenkwellen und deren Anforderungen
Gelenkwellen finden Anwendung,
wenn Antrieb und Abtrieb räumlich getrennt sind
und eine direkte Drehmomentübertragung, aufgrund technischer Randbedingungen, nicht erforderlich ist.
Um den verschiedensten Anforderungen der Technik gerecht zu werden, bieten wir eine
Vielzahl von Gelenkwellenausführungen
an.

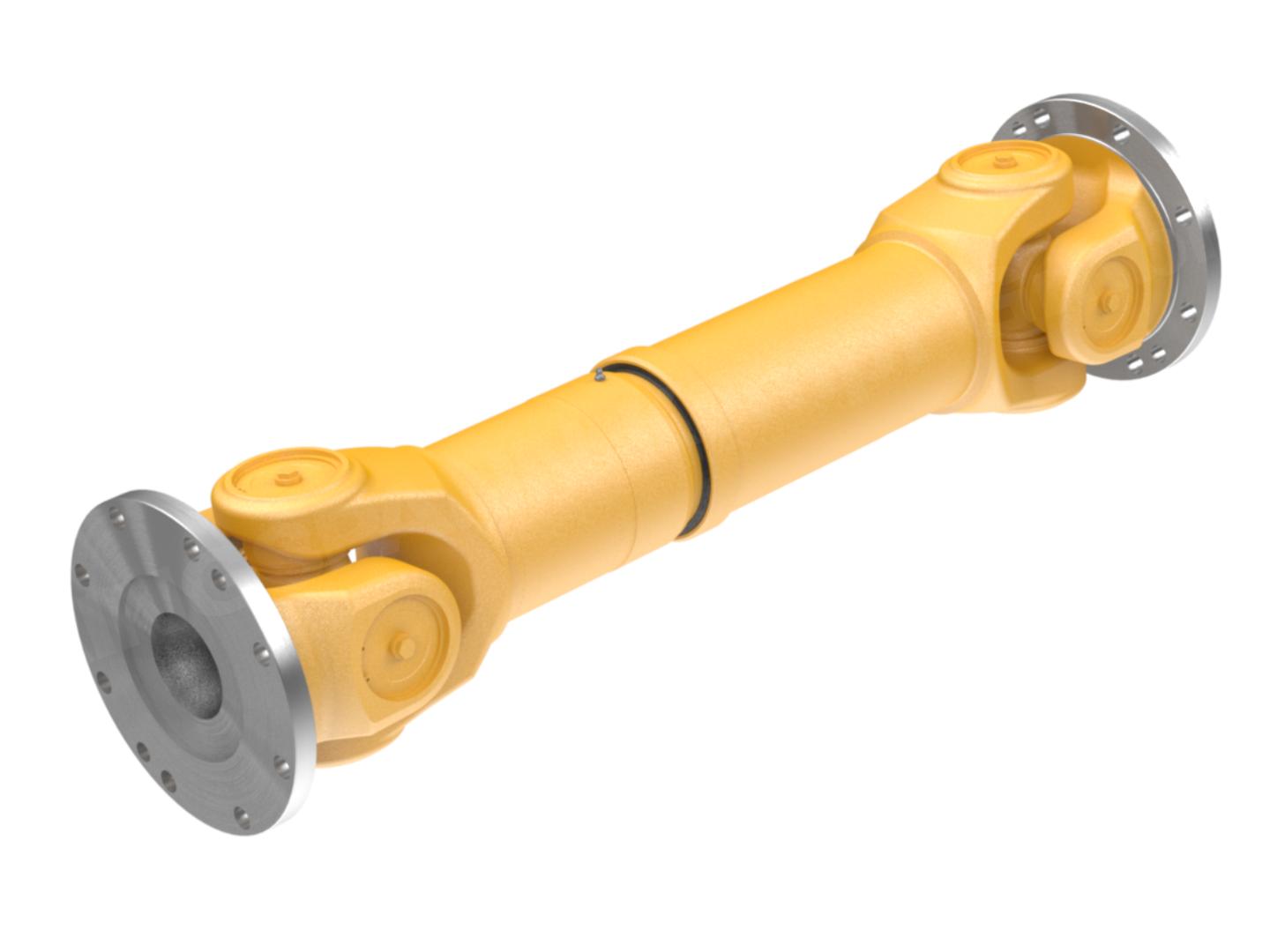

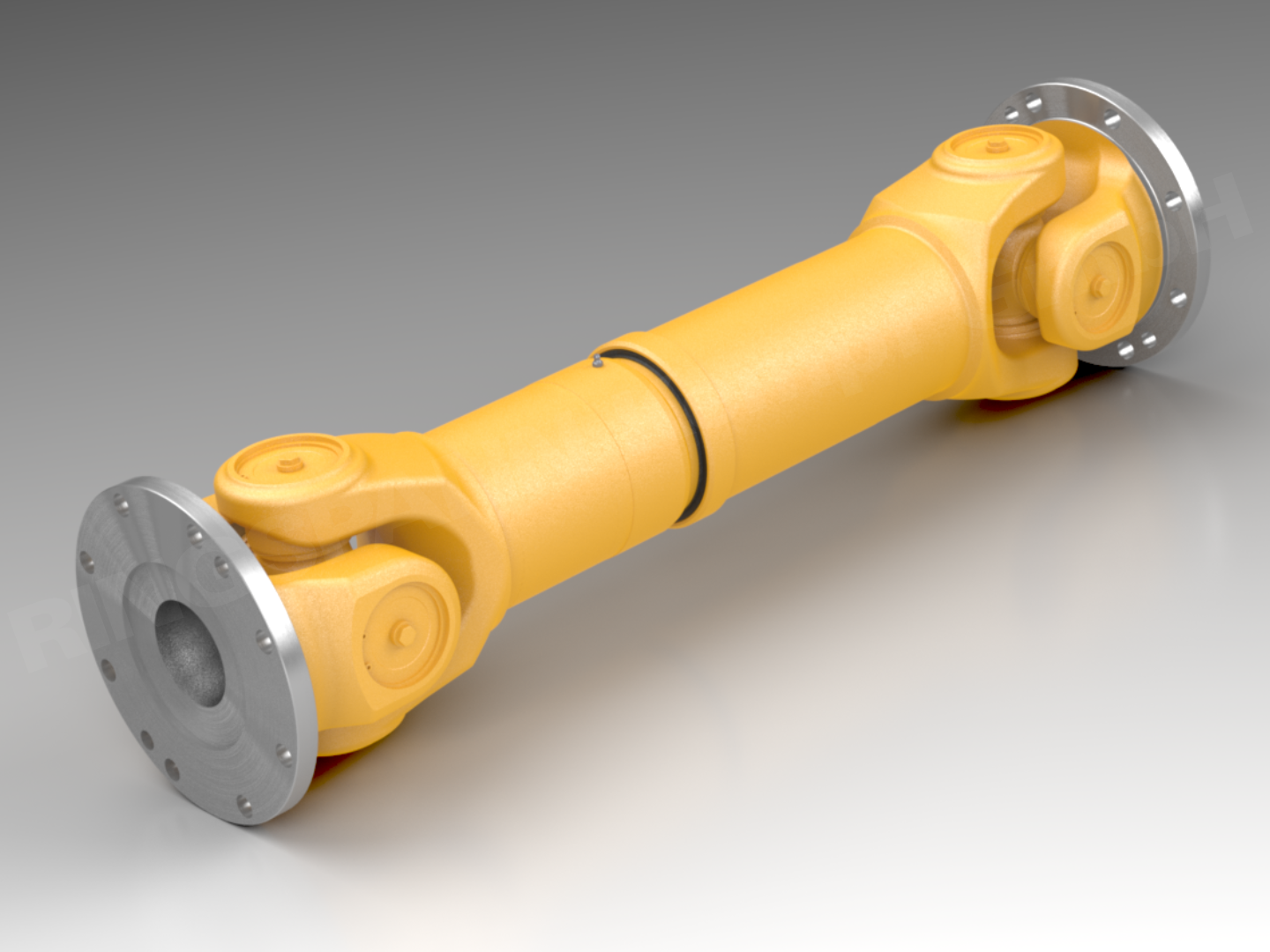

1.1 Gelenkwellen mit Längenausgleich
Gelenkwellen mit Längenausgleich sind die ideale Lösung für eine
präzise und flexible Drehmomentübertragung. Sie ermöglichen Längen- und Winkelanpassungen sowohl bei der Erstmontage als auch während des Betriebs.
Als weitverbreiteter Standard finden sie vielseitige Anwendung in unterschiedlichen technischen Bereichen,
wie beispielsweise in der Papierindustrie.
| Technische Daten | |
|---|---|
| Drehmomentbereich: | 15 500Nm – 284 000Nm |
| Flanschdurchmesser: | Ø150mm – Ø480mm |
| Rotationsdurchmesser: | Ø159mm - Ø390mm |
| Beugungswinkel: | Baureihenabhängig 15° - 35° |
| Längenverschiebungen: | Max. 1000mm |
| Betriebslänge: | Standard bis zu 4500mm, Sonderlängen auf Anfrage! |

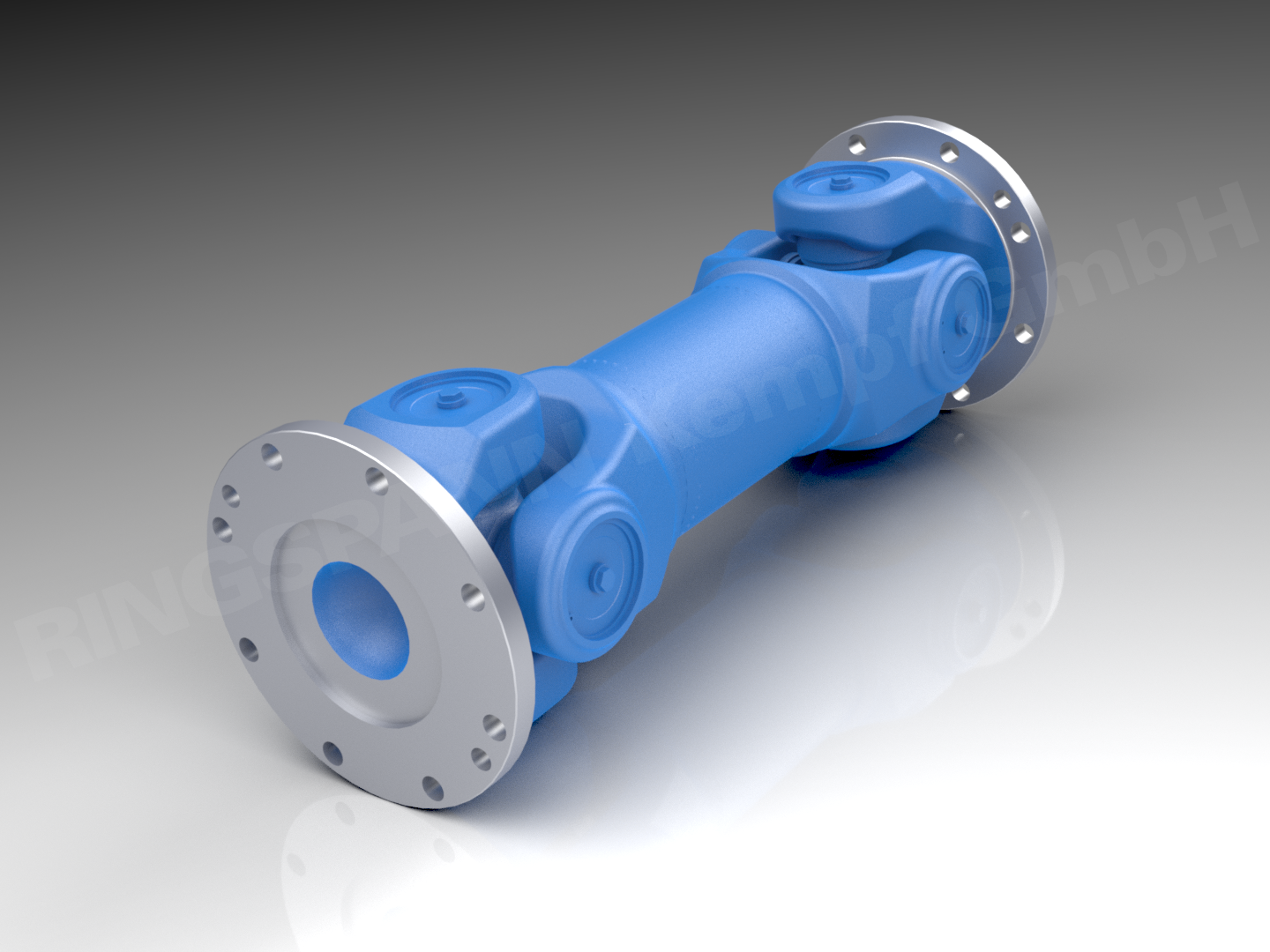

1.2 Gelenkwellen ohne Längenausgleich
Mit Gelenkwellen ohne Längenausgleich erreichen sie höchste Präzision und Kapazität bei der Drehmomentübertragung. Sie sind ideal für Anwendungen, die eine feste Länge erfordern, beispielsweise, wenn Axialkräfte durch die Gelenkwelle verlustfrei übertragen werden sollen.
| Technische Daten | |
|---|---|
| Drehmomentbereich: | 15 500Nm – 284 000Nm |
| Flanschdurchmesser: | Ø150mm – Ø480mm |
| Rotationsdurchmesser: | Ø159mm - Ø390mm |
| Beugungswinkel: | Baureihenabhängig 15° - 35° |
| Betriebslänge: | Standard bis zu 4500mm, Sonderlängen auf Anfrage! |

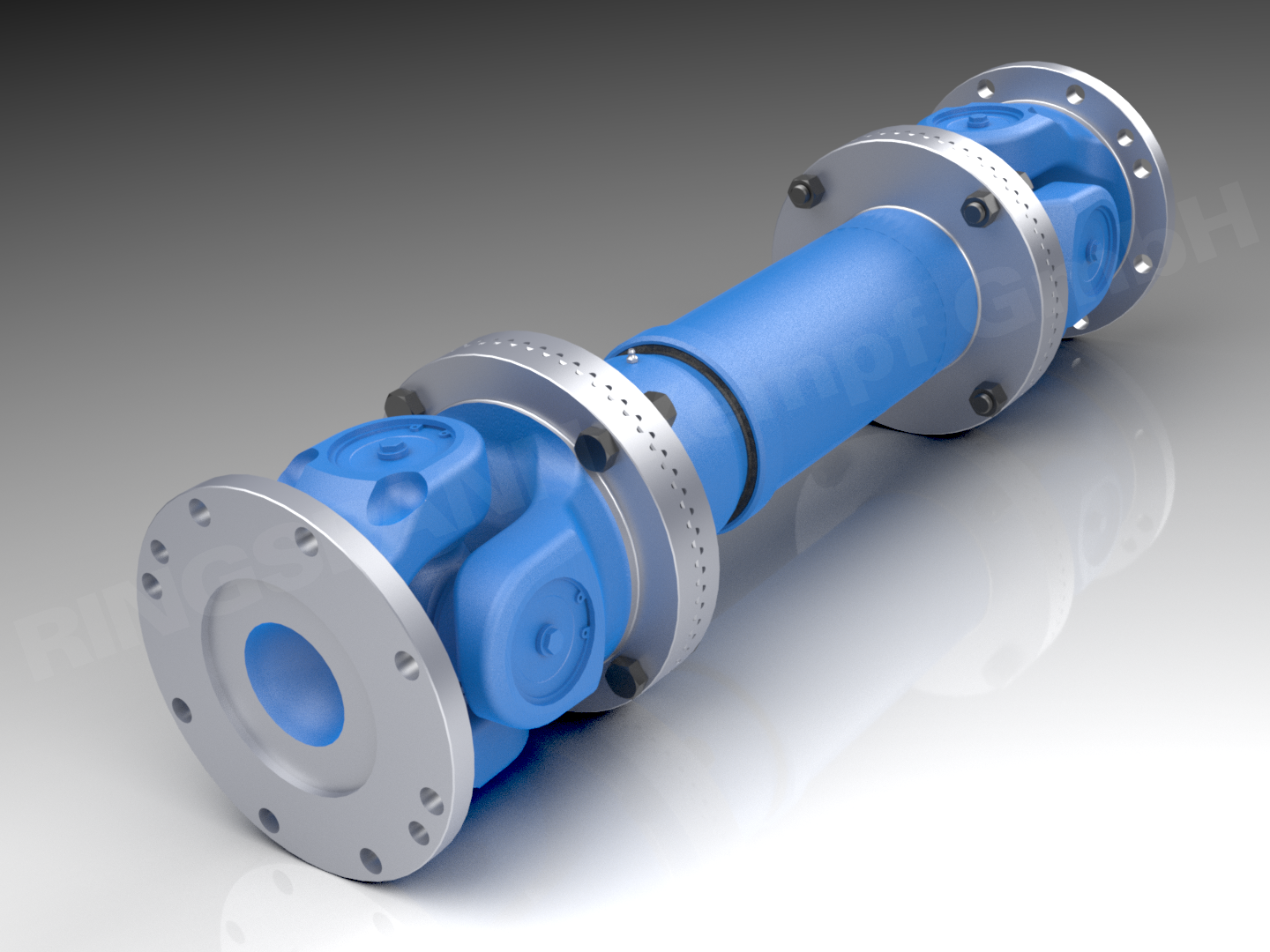

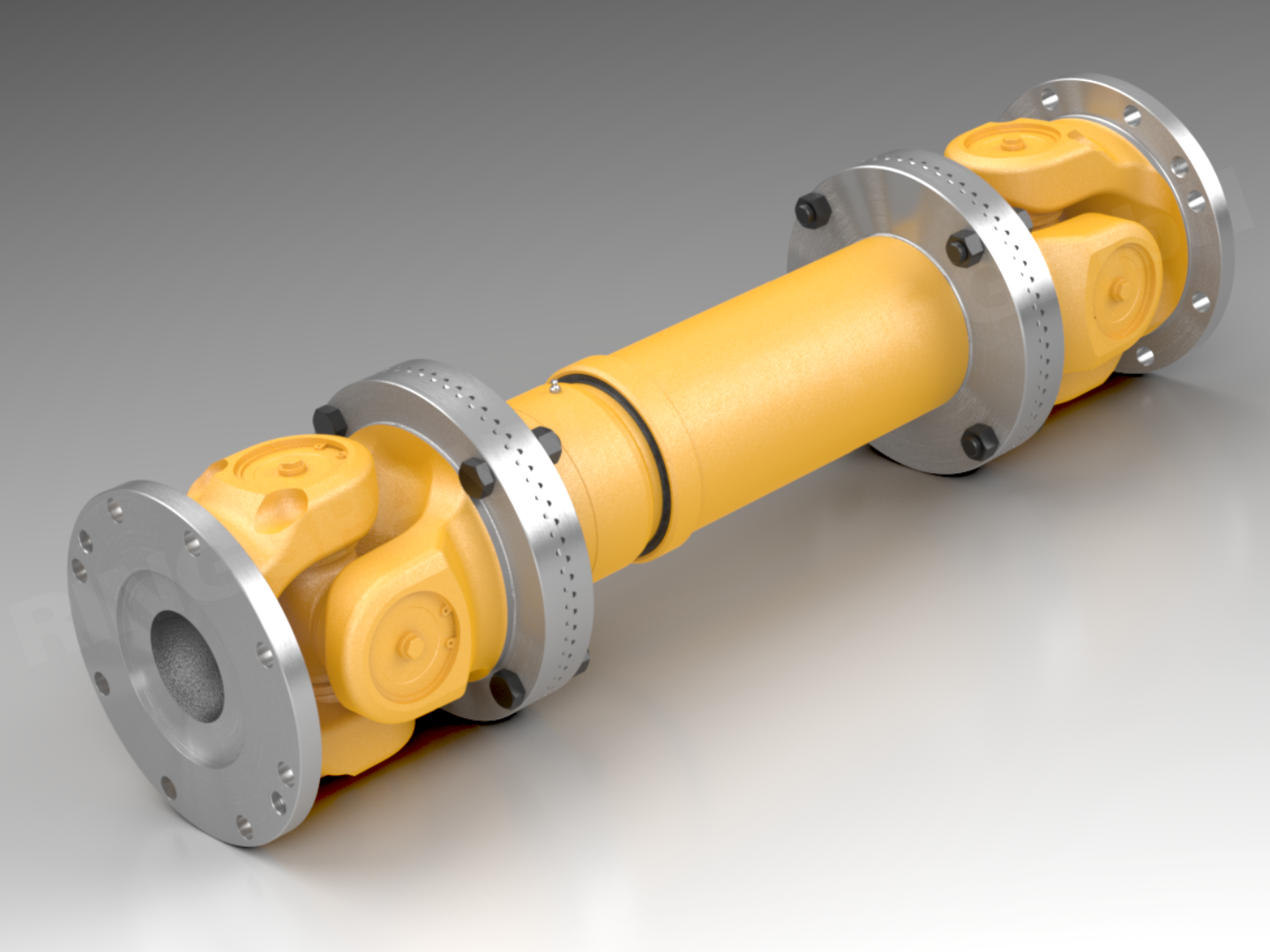

1.3 Integrale Gelenkwelle
Der modulare Aufbau der integralen Gelenkwelle ermöglicht einen schnellen Komponenten-Austausch bei Umrüst- und Wartungsvorgängen.
Sie können die Service und Ausfallzeiten reduzieren und erlauben es, unterschiedliche Baureihen innerhalb einer Baugruppe zu verwenden.
| Technische Daten | |
|---|---|
| Drehmomentbereich: | 15 500Nm – 284 000Nm |
| Flanschdurchmesser: | Ø150mm – Ø480mm |
| Rotationsdurchmesser: | Ø159mm - Ø390mm |
| Beugungswinkel: | Baureihenabhängig 15° - 35° |
| Längenverschiebungen: | Max. 1000mm |
| Betriebslänge: | Standard bis zu 4500mm, Sonderlängen auf Anfrage! |

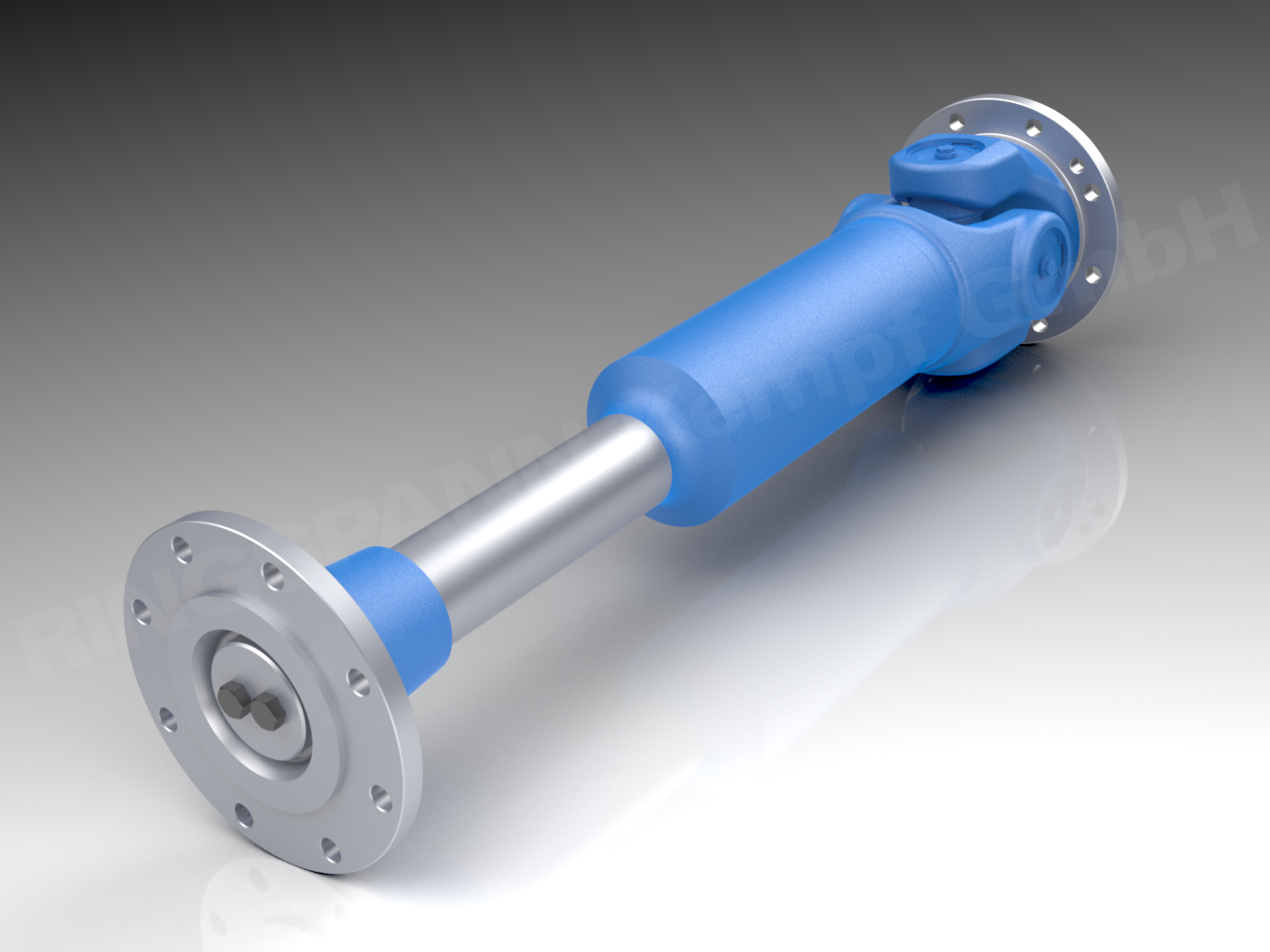

1.4 Zwischenwellen
Zwischenwellen werden
überwiegend in Kombination mit Standard - Gelenkwellen
verwendet. Sie gelangen dann zum Einsatz, wenn mit einer einzelnen Gelenkwelle eine erforderliche Einbaulänge, beispielsweise aus technischen Gründen, nicht erreicht werden kann.
Zum Betrieb ist ein zusätzliches Radiallager erforderlich. Typischer Anwendungsbereich sind Pumpenantriebe für Schmutz- oder Brauchwasser.
| Technische Daten | |
|---|---|
| Drehmomentbereich: | 15 500Nm – 284 000Nm |
| Flanschdurchmesser: | Ø150mm – Ø480mm |
| Rotationsdurchmesser: | Ø159mm - Ø390mm |
| Beugungswinkel: | Erfahrungsgemäß auf 3° begrenzen |
Einzelteile & Komponenten
Als Ihr verlässlicher Partner liefern wir nicht nur erstklassige Gelenkwellen, sondern auch sämtliche dazugehörigen Komponenten in Erstausrüsterqualität.
Unsere Expertise und die Präzision unserer Produkte garantieren Ihnen
maximale Langlebigkeit und eine optimale Leistungsfähigkeit.

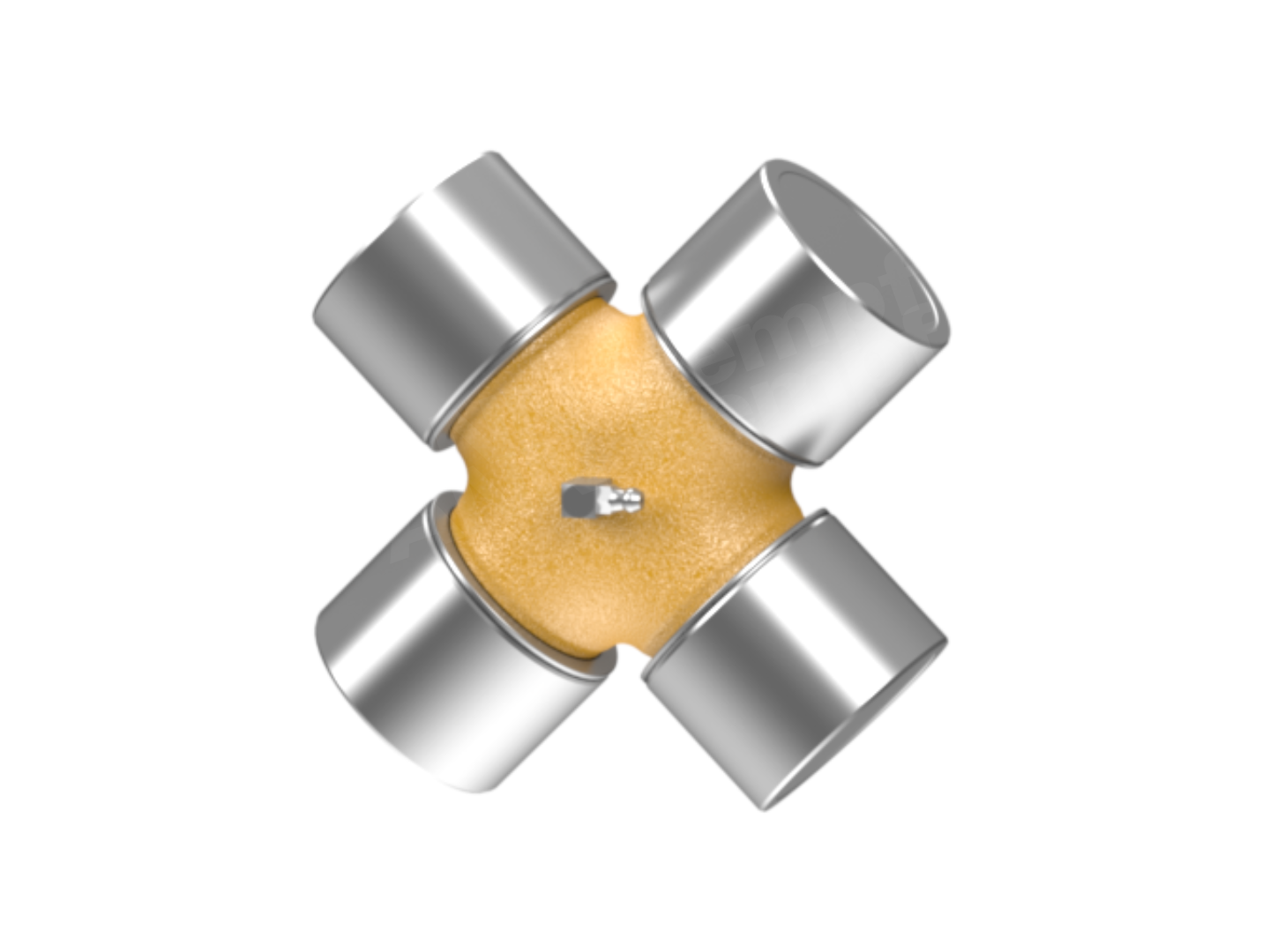

Zapfenkreuzgarnituren:
Unser Sortiment an Zapfenkreuzgarnituren bietet Ihnen umfassende Lösungen nicht nur für RINGSPANN Kempf Gelenkwellen.
PDF Zapfenkreuzgarnituren

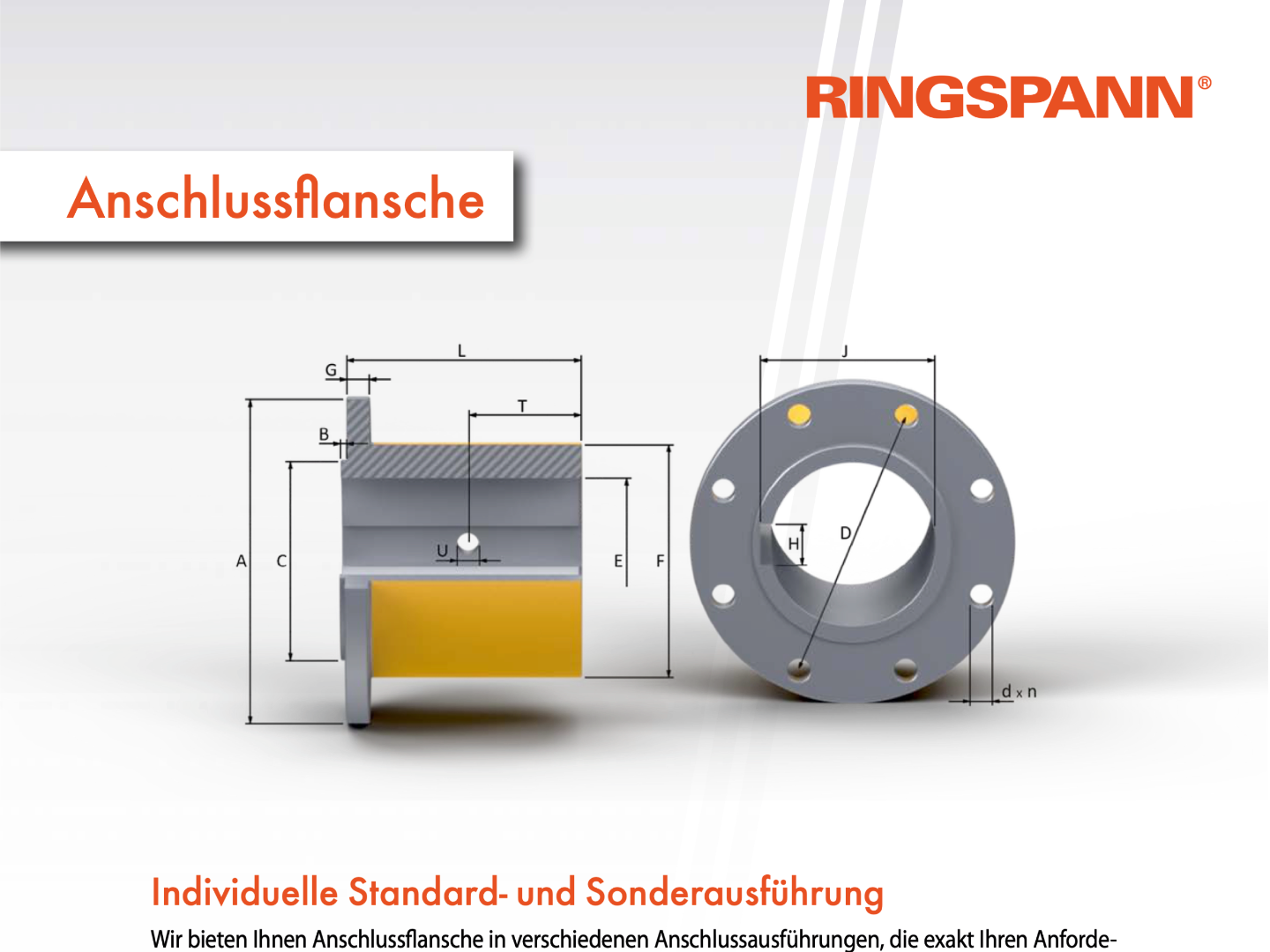

Anschlussflansche:
Wenn Sie mehr als nur Gelenkwellen benötigen – Alle Informationen zu unseren Anschlussflanschen.
PDF Anschlussflansche
Flanschvariaten
Auswahl der richtigen Verbindung
Von klassischen Flanschverbindungen bis hin zu maßgeschneiderten Lösungen – wir bieten Ihnen den
perfekte Anschluss für Ihre spezifischen Anforderungen. Profitieren Sie von unserer langjährigen Erfahrung und unserem breiten Sortiment an Standard- und Sonderflanschen.

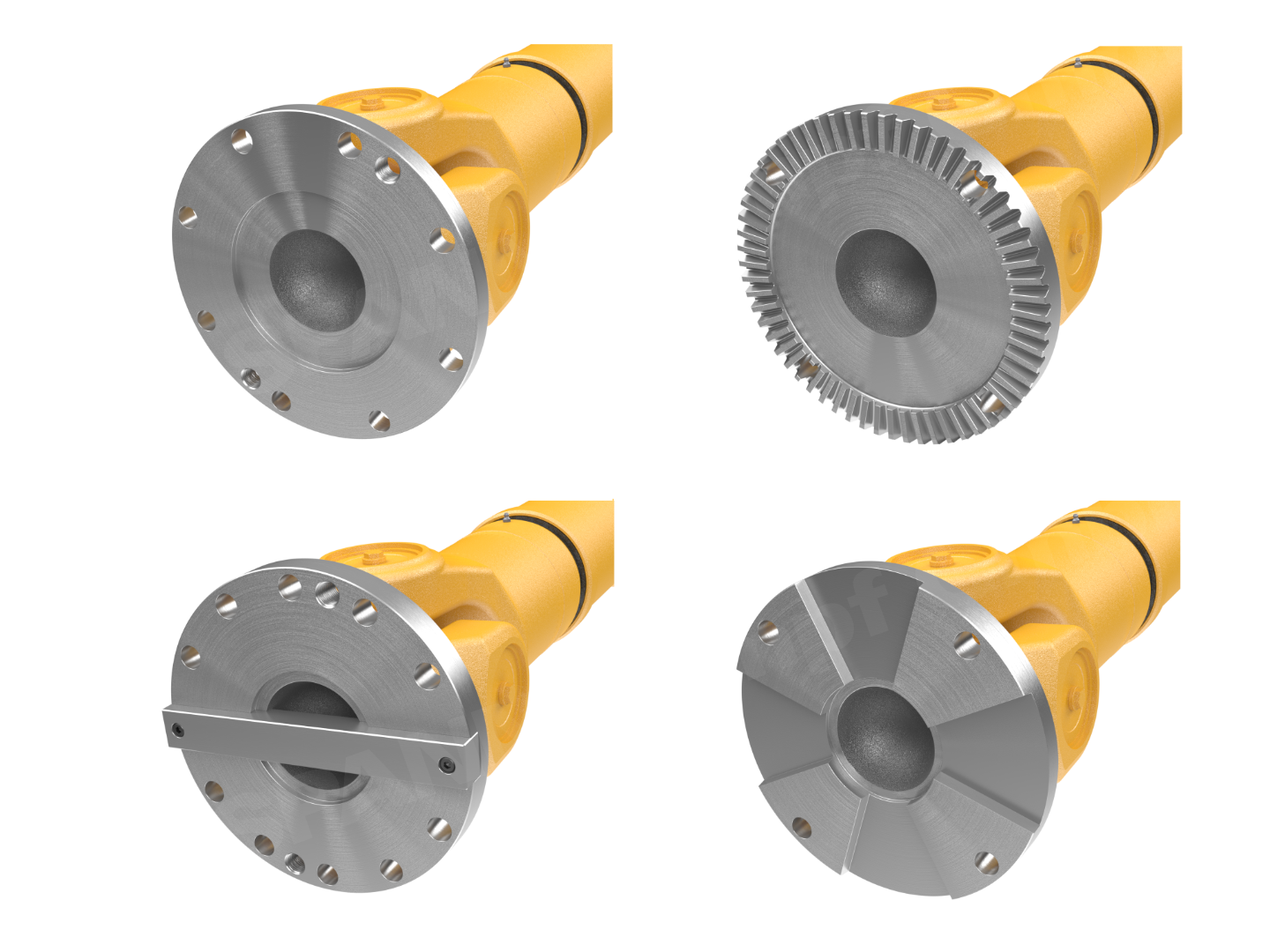

Glattflansch
Der Glattflansch, auch Reibflansch genannt, ist eine der am häufigsten verwendete Verbindungsart in unseren Gelenkwellen. Seine einfache und robuste Konstruktion macht ihn zur ersten Wahl für die meisten Anwendungen.

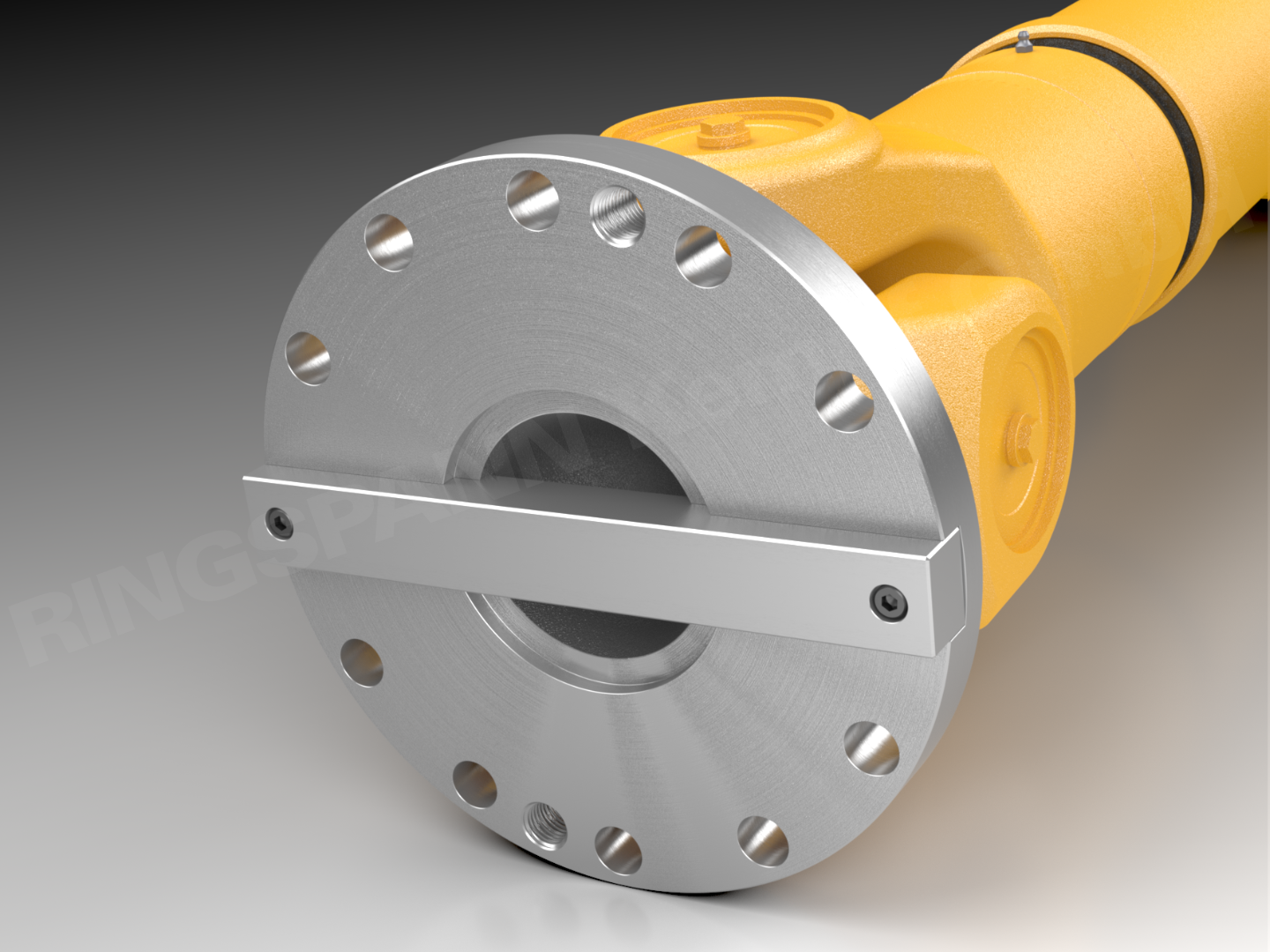

Keilflansch
Der Keilflansch ist eine optimierte Variante des Reibflansches. Diese Konstruktion bietet die Möglichkeit
höhere Drehmomente bzw. Lastspitzen sicher zu übertragen.
Klauen-Verzahnung
Der Flansch mit Klauen-Verzahnung ermöglicht eine formschlüssige, selbstzentrierende Verbindung mit
hoher Drehmomentübertragung. Die ineinandergreifenden Klauen sorgen für eine zuverlässige und leicht montierbare Konstruktion.

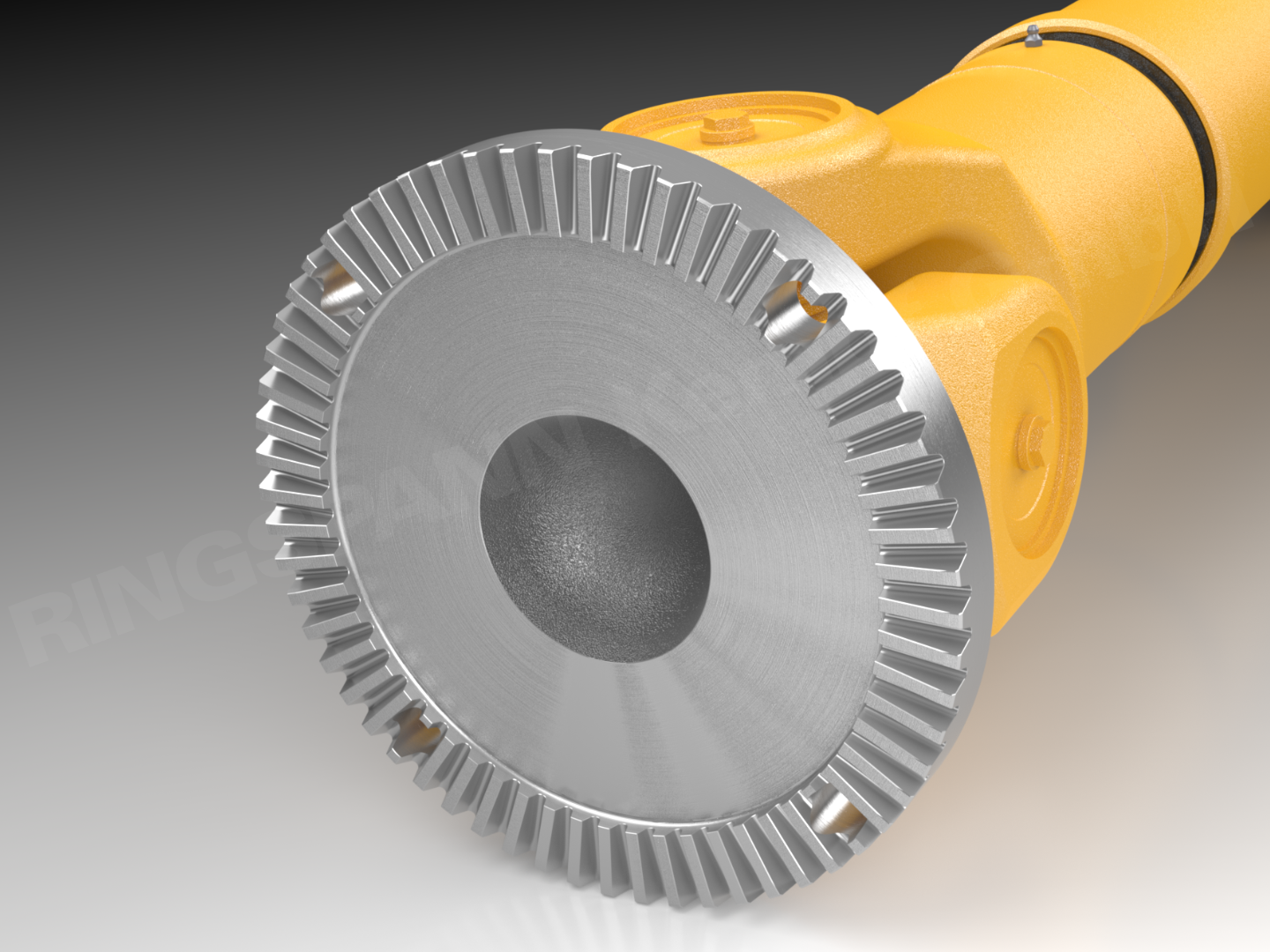

Hirth-Verzahnung
Ein Flansch mit Hirth-Verzahnung eignet sich besonders gut für Anwendungsgebiete mit höchsten Drehmomenten. Neben der hohen Belastbarkeit zeichnet sich diese Verbindungsart durch eine leichte Montage und Demontage aus.
Sonderlösungen
Einzigartige Situationen brauchen maßgeschneiderte Lösungen
Dank unseres erfahrenen Konstruktions- und Entwicklungsteams können wir uns gezielt auf spezielle Anforderungen einstellen.
Egal ob es sich um:

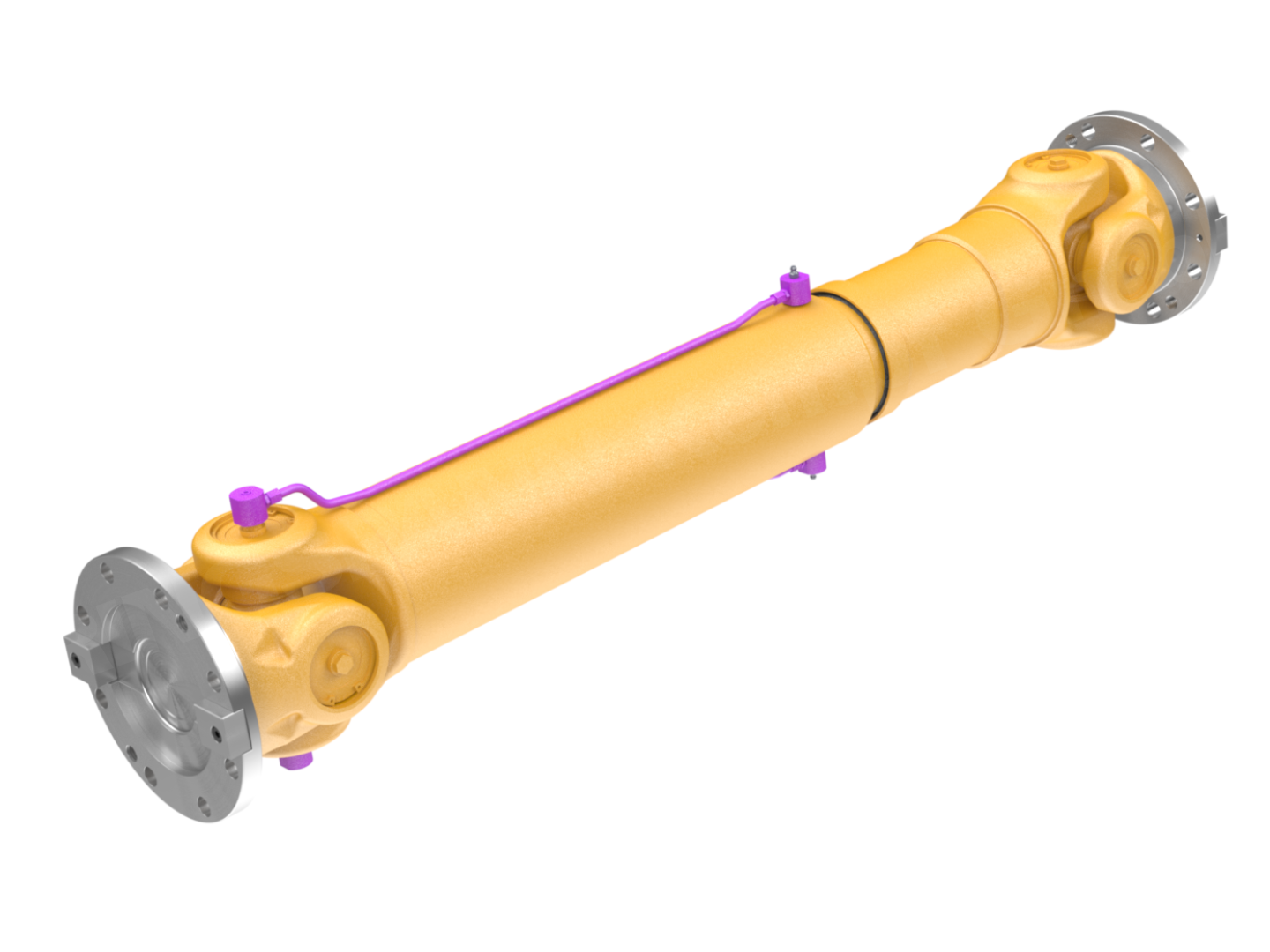

- Abschmierlösungen mit Öl oder Fett oder zentrale Abschmierpunkte
- spezielle Schutzvorrichtungen wie Schutzrohre, Prallbleche oder Faltenbälge
- spezielle Anschlagpunkte für Hebemittel
- Lösungen für den Hochtemperaturbereich
- galvanische Oberflächenbeschichtungen
- besondere Wärmebehandlungen
oder andere Anforderungen handelt, sind Sie bei uns genau richtig.
Nehmen Sie Kontakt mit uns auf, gerne erarbeiten wir gemeinsam mit Ihnen die perfekte Lösung für Sie.

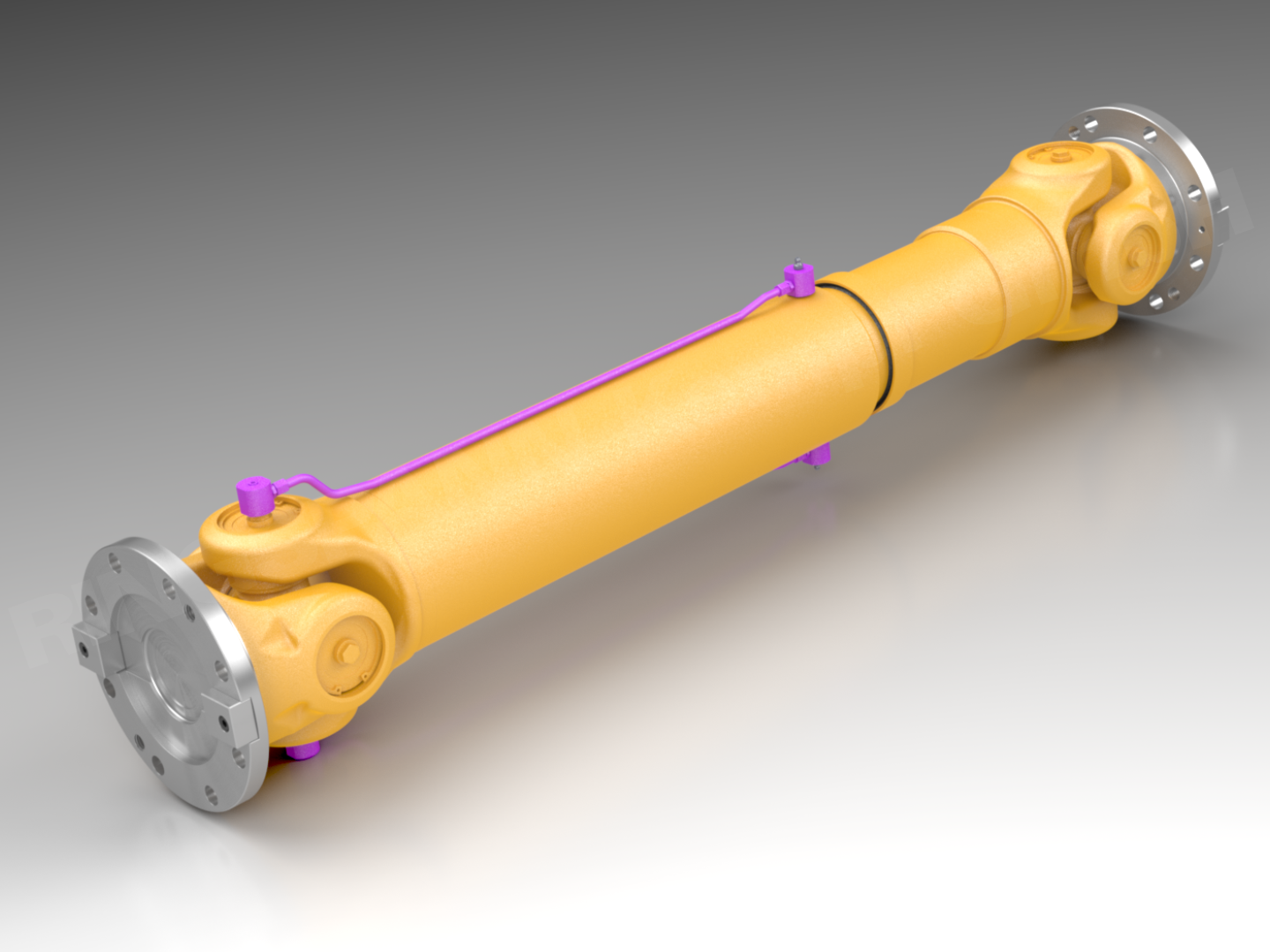

Gelenkwelle mit Abschmierleitung
